Détermination de la séparation (rhô) et de l'angle de position (thêta)

---

1) En préparation, mettre l'AD à peu près parallèle à un côté du capteur (grande largeur).
2) Capturer un fichier vidéo (avec suivi si disponible) pour obtenir l'image de l'étoile double par compositage :

3) Sortir l'étoile du champ côté Est
Couper le suivi
L'étoile traverse le champ ce qui nous permet de connaître :

- la direction précise de l'axe AD

- les points cardinaux d'après le sens de la dérive

- la taille du champ d'après la durée de traversée

4) Exploitation :

Séparation rhô

Mesurer le temps de traversée du champ avec VirtualDub
d = déclinaison étoile
Champ (°) = (360xtxcos d)/86164
Mesurer l'écart entre les 2 composantes avec l'outil règle de Photoshop
Règle de 3
Tenir compte éventuellement du redimensionnement de l'image de l'étoile double

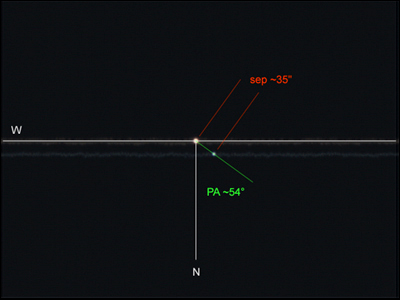

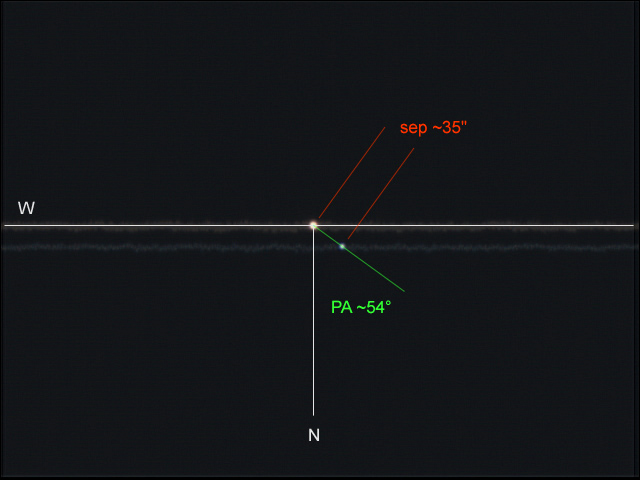

Angle de position thêta

Trace de l'étoile avec Starmax (addmaxlum)
Modéliser la trace avec une droite -> axe AD N-S
Copier cette droite (dupliquer calque) puis rotation 90° -> axe Dec E-O
Coller l'image de l'étoile double au centre du repère (éventuellement changer son échelle)
Mesurer l'angle avec Photoshop

5) Confrontation des résultats avec les cataloques de données :

http://ad.usno.navy.mil/wds/

http://ad.usno.navy.mil/wds/orb6.html
