Démontage - nettoyage - regraissage - remontage
Monture eq6 Pro Goto
Déclinaison
Démontage
|
Enlever les instruments avec la queue d'arronde mâle Enlever le(s) contrepoids |
 |
|
Dévisser les vis (3 d'origine) maintenant la queue d'arronde femelle |
 |
|
Démonter le frein (carré + manette + vis + petite cale) |
 |
|
Dévisser les 3 vis-bouchons et les 3 vis cachées au fond des trous Taper à la massette plastique sur le corps (vers le bas) pour libérer la vis noir qui devrait alors tourner 1)La vis enlever, taper le corps (vers le haut) ce coup-ci, il n'est pas vissé mais ajusté serré |
 |
|
Démonter
le capot abritant la vis sans fin (4+2 vis)
|
 |
|

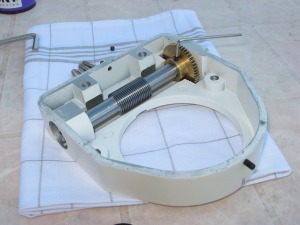

Capot
de la vis sans fin retiré
|
 |
|
Retirer
le capot et tout démonter : les 2 caches noirs, l'écrou
de serrage (côté opposé au pignon), les 2 roulements...
|
 |
|
...et
les 2 petites vis maintenant le pignon sur l'axe
|
 |
|

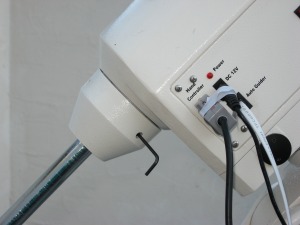

Dévisser
les 3 vis serrant l'axe de Dec...
|
 |
|

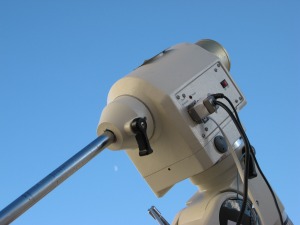

...puis dévisser la barre de contrepoids, récupérer
le roulement conique, sans qu'il ne tombe !
|
 |
|
Sortir
l'axe de Dec avec son corps emboîté, par le haut
|
 |
Nettoyage et dégraissage
|

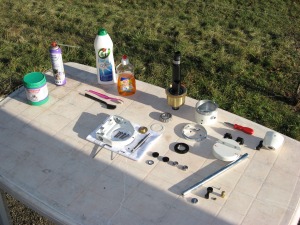

Eclaté Lavage et dégraissage au produit vaisselle + petite brosse, rinçage dans un bac |
 |
|
Séchage
|
 |
Remontage
|
Graisser
les roulements puis insérer l'axe de déclinaison par le
haut
|
|
|
Graisser
le roulement conique et le placer, remettre le frein et visser la barre
la barre de contre-poids
|
|
|
Serrer
les 3 vis sur l'axe de déclinaison
|
|
|
Remonter
l'ensemble de la vis sans fin
|
|
|
Graisser
les roulements à la graisse en bombe et la vis à la graisse
en pâte
|
|
|
Graisser
la couronne de déclinaison
|
|
|
Replacer
le capot de la vis sans fin et régler le jeu (backlash) de manière
à ce qu'il soit juste perceptible au toucher, faire une rotation
à 90, 180 et 270° pour vérifier que le jeu ne s'annule
jamais, ce qui ferait forcer le moteur
|
|
|
Remonter
le corps, graisser légèrement à la pâte de
manière à l'insérer plus facilement (ajustement
serré), tapoter le corps vers le bas de manière à
bien serrer la vis noire sur l'axe
|
|
|
Visser les vis de serrage et les vis-bouchons Remonter le frein |
|
|
Replacer
la queue d'arronde femelle
|
|
|
Replacer
le(s) contre-poids et la vis de sécurité en bout de barre
|
|
